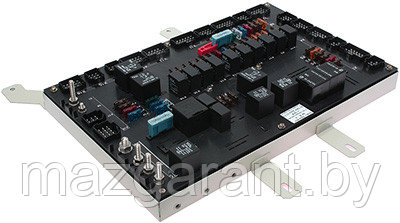

Блок УБКА коммутационной аппаратуры (аналог БСК-4) МПОВТ ТАИС.468322.004

Назначение монтажного блока

Автомобили МАЗ имеют обширную и развитую электрическую систему, в которой присутствует большое количество разнообразных компонентов — осветительных приборов и приборов сигнализации, различных электромоторов, нагревателей, электромагнитных клапанов, датчиков, реле, а также электронных устройств типа магнитолы, тахографа и т.д. И все это соединено километрами проводов и сотнями разъемов.

Однако все эти приборы питаются только от двух источников — аккумуляторной батареи при остановленном двигателе, и электрического генератора при пущенном двигателе. Это создает определенные проблемы с подключением и коммутацией приборов. Дело в том, что каждый из приборов должен работать независимо от других, а его включение может производиться вручную водителем или автоматически. И, наконец, каждый электроприбор автомобиля рассчитан на свой рабочий ток, увеличение которого чревато поломкой.

Управление, защита и коммутация электрических приборов — эти три задачи решаются с помощью специального монтажного блока предохранителей и реле. Именно в этом блоке сходятся все электрические цепи бортовой системы грузовика, с его помощью осуществляется защита приборов от скачков тока и коротких замыканий, а также управление и коммутация.

Монтажный блок содержит в себе все или основную массу реле и предохранителей (зависит от конструкции конкретного блока и автомобиля), и решает ряд ключевых задач:

• С помощью реле обеспечивает управление электроприборами;
• С помощью предохранителей обеспечивает защиту электроприборов;
• Позволяет быстро производить диагностику электросистемы автомобиля;
• Обеспечивает быстрый доступ ко всем предохранителям и реле, используемым в системе.

Монтажный блок появился на автомобилях в основном из-за двух последних задач — гораздо удобнее, когда все реле и предохранители расположены в одном месте, чем разбросаны по всей машине. Это позволяет быстро находить и устранять неисправности, в большинстве случаев избегая длительных поисков проблемы.

В настоящее время грузовые автомобили МАЗ оснащаются монтажными блоками различных типов, выполняющих различные функции.
